Ricostruire una macchina già progettata: gli errori che aumentano tempi e rischio

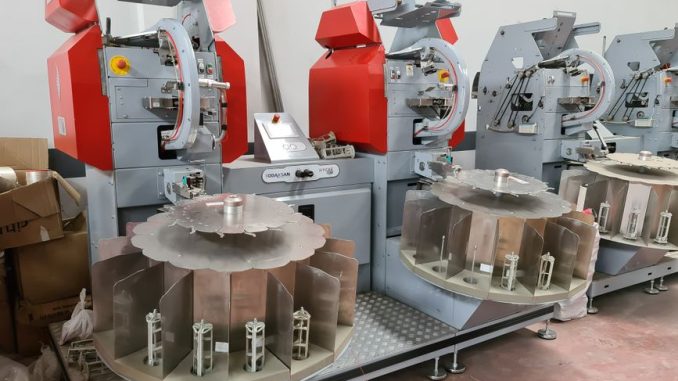

Modern industrial machinery with advanced technology in a factory setting.
Fonte immagine: https://www.pexels.com/photo/industrial-machinery-4225118/

Quando un CAD industriale entra in una pipeline di animazione, il file può essere pesante, incompleto o poco leggibile. La risposta più rapida sembra talvolta rifare il modello. È proprio qui che nasce un errore costoso: confondere la difficoltà di conversione con l’inutilità del patrimonio tecnico esistente.

Errore 1: giudicare il CAD con i criteri della visualizzazione

Un assieme progettuale che contiene migliaia di elementi, viti, raccordi, dettagli interni e componentistica commerciale può apparire eccessivo a chi deve produrre un’animazione. Ma non è un CAD “sbagliato”. È un modello che svolge correttamente un’altra funzione.

L’ufficio tecnico deve descrivere una macchina che sarà costruita, assemblata, acquistata per componenti, verificata e modificata. Chi produce un contenuto visuale deve invece mostrare soltanto ciò che contribuisce a spiegare forma, funzionamento, sequenza e caratteristiche rilevanti. Le due esigenze generano inevitabilmente strutture diverse.

Il primo errore consiste quindi nel valutare la qualità del file sulla base della sua leggerezza o della sua immediatezza nel software 3D. Un CAD molto pesante può essere un ottimo dato di partenza. Ciò che richiede è una conversione selettiva.

Errore 2: pensare che alleggerire significhi rendere animabile

La riduzione della geometria è visibile e facilmente misurabile: si eliminano parti inutili, si semplificano dettagli, si riduce la complessità della scena. Per questo rischia di diventare il centro dell’intero processo.

Ma il file più leggero non è necessariamente quello più facile da animare. Se le parti che devono ruotare o traslare non sono separate correttamente, se i gruppi funzionali non sono ricostruiti, se i pivot sono assenti o posizionati male, il modello rimane inutilizzabile anche dopo un alleggerimento importante.

Nei progetti su linee automatizzate e macchine complesse documentati da Giuseppe Galliano Studio, la conversione dei CAD precede proprio la ricostruzione di movimenti, sincronismi e flussi di prodotto. È un passaggio che mostra come geometria e animabilità siano problemi collegati ma distinti.

Il lavoro più nascosto è quello di engineering del modello: capire quali oggetti appartengono allo stesso sottogruppo, quali devono mantenere autonomia, quali parti possono essere consolidate e quali devono rimanere accessibili singolarmente durante la produzione.

Errore 3: interpretare la perdita di gerarchia come perdita di geometria

I formati di interscambio consentono di trasferire le forme da un sistema a un altro, ma non sempre portano con sé l’intera organizzazione logica dell’assieme. È possibile ricevere un modello in cui ogni elemento occupa la posizione corretta e, allo stesso tempo, non ritrovare più i nomi, le relazioni e la gerarchia con cui il progettista lo gestiva.

Questa situazione genera facilmente incomprensioni. L’ufficio tecnico apre l’esportazione o ne verifica il risultato e vede una macchina integra. Chi deve animarla, invece, vede centinaia o migliaia di oggetti la cui appartenenza funzionale deve essere ricostruita.

La geometria non è persa. È persa, o almeno impoverita, la mappa che spiegava come quella geometria era organizzata.

La risposta corretta non è automaticamente rimodellare. È ricostruire la struttura necessaria all’uso successivo, utilizzando come base le forme già esistenti e chiedendo all’ufficio tecnico le informazioni che non sono sopravvissute al passaggio.

Errore 4: ricostruire tutto perché manca una parte

Un altro caso frequente riguarda i modelli incompleti. Una macchina può essere rappresentata quasi interamente, ma mancare di un gruppo recente, di un optional, di un carter modificato o di componenti forniti da un altro costruttore.

Considerare il file inutilizzabile perché non è completo porta a una scelta sproporzionata. In molti casi è più razionale conservare ciò che è affidabile e ricostruire soltanto le lacune. Disegni 2D, fotografie, rilievi, scansioni e indicazioni tecniche possono integrare il patrimonio esistente senza sostituirlo.

La logica è simile a quella di un aggiornamento documentale: non si riscrive l’intero archivio perché una sezione non è più valida. Si identifica ciò che è ancora corretto e si interviene sulla parte che ha perso coerenza.

Errore 5: rifare la macchina per ottenere un modello “pulito”

La modellazione da zero ha un vantaggio apparente: permette di costruire fin dall’inizio una scena ordinata secondo le esigenze dell’animatore. Nomi, gruppi, pivot e livello di dettaglio possono essere pensati direttamente per il video.

Ma questa pulizia ha un costo informativo. Ogni forma deve essere nuovamente interpretata. Se il modello nasce da tavole, fotografie o misure, la fedeltà dipende dalla completezza delle fonti e dalle decisioni prese durante la ricostruzione. Si crea quindi una seconda rappresentazione tecnica che deve rimanere coerente con quella progettuale.

Quando il CAD originale esiste, rifare tutto significa produrre una copia concettuale di una macchina già descritta digitalmente. Il problema non è soltanto il tempo necessario. È la possibilità di introdurre differenze che il modello dell’ufficio tecnico non aveva.

Errore 6: chiedere all’ufficio tecnico un file “più leggero” senza specificare lo scopo

Una richiesta generica di semplificazione può spostare il problema a monte senza risolverlo. Il progettista può eliminare dettagli che ritiene secondari ma che, nel video, servono a spiegare un movimento; oppure mantenere elementi tecnicamente importanti che non verranno mai mostrati.

La riduzione efficace dipende dalla sequenza prevista. Se l’animazione deve aprire un carter, isolare un riduttore, mostrare un nastro o seguire il percorso di un prodotto, le parti rilevanti non coincidono con quelle che un progettista sceglierebbe in astratto come “essenziali”.

Per questo è più utile definire prima che cosa deve essere comunicato e poi decidere il livello di dettaglio necessario. L’ottimizzazione non è una proprietà assoluta del modello: è legata all’uso.

Errore 7: iniziare materiali e rendering prima di verificare la struttura

Quando un import si apre correttamente e la macchina appare completa, la tentazione è passare subito all’aspetto visivo: materiali, illuminazione, inquadrature. Ma una scena può sembrare pronta e rivelarsi ingestibile appena inizia l’animazione.

Prima del look development occorre verificare almeno la separazione delle parti mobili, la coerenza dei gruppi, l’orientamento degli assi, i pivot e la possibilità di nascondere o isolare sottosistemi. Solo allora il modello è davvero pronto a diventare un asset produttivo.

Anticipare la parte estetica significa rischiare di applicare materiali e impostazioni a oggetti che dovranno poi essere separati, sostituiti o riorganizzati.

Un confronto più utile: recupero selettivo contro ricostruzione indiscriminata

Il confronto corretto non è fra “CAD” e “modellazione”. Entrambi possono essere necessari nello stesso progetto. La distinzione utile è fra un processo che recupera selettivamente informazione verificata e uno che la ricrea senza necessità.

Il recupero selettivo parte dal modello disponibile, individua ciò che è coerente con la configurazione da mostrare, elimina o semplifica ciò che non serve, ricostruisce la struttura funzionale e integra le parti mancanti. La modellazione da zero viene riservata alle aree prive di dati affidabili.

La ricostruzione indiscriminata, invece, considera la difficoltà del file come una ragione sufficiente per abbandonarlo. È una scorciatoia solo apparente, perché sposta il lavoro dalla conversione alla reinterpretazione geometrica.

Il costo che non si vede nel preventivo iniziale

La scelta di rimodellare può sembrare conveniente quando la conversione presenta difficoltà immediate: un assieme enorme, nomi poco leggibili, parti duplicate o una struttura che non sopravvive bene all’esportazione. Il rischio è confrontare soltanto il tempo necessario ad “aprire” il CAD con quello necessario a costruire una scena ordinata, senza considerare ciò che viene perso.

Nel rifacimento bisogna infatti ricontrollare proporzioni, posizioni relative, ingombri e dettagli funzionali; inoltre ogni successiva revisione progettuale deve essere riportata anche sul modello ricostruito. Il costo non è quindi soltanto nella prima modellazione, ma nella nascita di un secondo patrimonio geometrico che deve continuare a rimanere coerente con il primo.

La conversione può richiedere più lavoro di quanto il committente immagini perché gran parte dell’attività non produce subito un’immagine visibilmente diversa. Riorganizzare gerarchie, verificare gruppi e predisporre i pivot non rende la macchina più fotorealistica, ma evita di dover correggere la scena quando i movimenti sono già stati impostati. È lavoro preparatorio, e proprio per questo è facile sottovalutarlo.

Quando il rifacimento completo è davvero giustificato

Ci sono casi in cui partire da zero è inevitabile: macchine storiche prive di modello tridimensionale, prodotti per cui restano soltanto disegni cartacei o fotografie, assiemi profondamente modificati rispetto ai file archiviati, dati corrotti o non più recuperabili.

In queste condizioni la ricostruzione crea per la prima volta un patrimonio digitale utilizzabile. Non duplica un modello esistente: colma un’assenza.

La differenza è sostanziale. Un buon processo di digitalizzazione non misura la qualità del risultato dalla quantità di geometria nuova prodotta, ma dalla quantità di informazione tecnica affidabile che riesce a conservare e rendere utilizzabile in un nuovo contesto.

La conversione è una fase progettuale della comunicazione

Per trasformare una macchina in un contenuto 3D non basta importare il file corretto. Occorre decidere che cosa deve sopravvivere, che cosa deve essere semplificato e come riorganizzare il modello perché risponda alle esigenze dell’animazione.

È qui che si vede la differenza tra un trasferimento di formato e una vera conversione produttiva. Il primo porta la geometria da un software a un altro. La seconda rende quella geometria leggibile, controllabile e animabile senza perdere inutilmente il patrimonio già creato dall’ufficio tecnico.
